CAD-basierte Montagehilfe · Made in Reutlingen

Bohrpunkte aus CAD. Physisch. 1:1. Vor Ort.

Name: XL-Folienbohrschablone
Brand: blickstoff

Die XL-Folienbohrschablone überträgt Bohrpunkte, Konturen und Referenzen direkt aus Ihrer CAD-Zeichnung auf die reale Montagefläche.

CAD-Projekt anfragen Produkt verstehen

15 mam Stück

120 μmPET-Folie

± 3 mmauf 10 m

Keine Messkette

CAD-Daten werden als physische 1:1-Referenz auf die Montagefläche gebracht.

Ohne Spezialgerät

Vor Ort sind weder Totalstation noch Projektor oder Layoutroboter erforderlich.

Für reale Geometrien

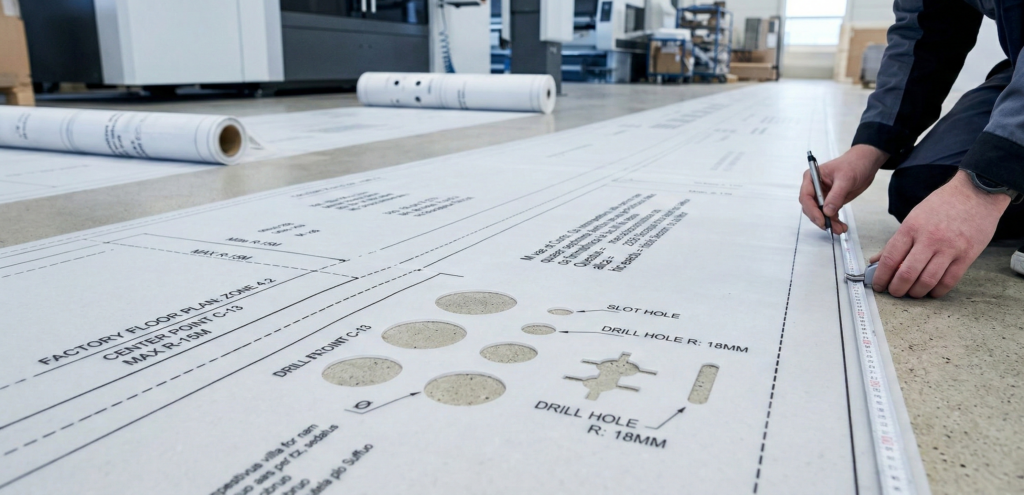

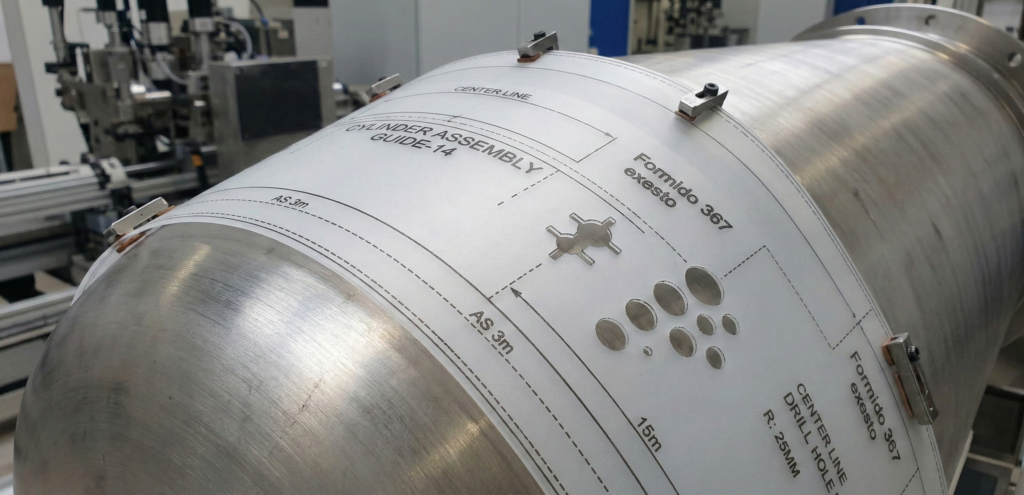

Einsetzbar auf ebenen und – abhängig von der Geometrie – gewölbten Flächen.

Entscheidender Zeitvorteil

Bereits geplottet.

Ausrichten und sofort markieren.

Alle zu markierenden Bohrpunkte, Rundlöcher und Markierungen sind bereits aus der Folie geplottet. Der Monteur vor Ort muss nur noch die Folie ausrichten und kann sofort mit der Markierung beginnen. Das sorgt für eine enorme Zeitersparnis.

Das Produkt

Eine Bohrschablone in Originalgröße.

Eine XL-Folienbohrschablone ist eine maßstabile, flexible PET-Folie, auf der Bohrpunkte, Konturen und Referenzmarken aus kundenseitigen CAD-Daten im Maßstab 1:1 abgebildet werden.

Sie wird am Einsatzort ausgerichtet und macht die digitale Planung direkt auf der realen Fläche sichtbar. Damit entsteht eine einfache physische Arbeitsgrundlage für Montage, Kontrolle und Dokumentation.

Mehr zur CAD-Bohrschablone

Technische Daten

Großformat ist der Standard.

Mehrteilige Schablonen ermöglichen auch Projekte oberhalb der Fertigungsbreite und -länge.

Technische Eigenschaften der XL-Folienbohrschablone
Fertigung	nach kundenseitigen CAD-Daten
Maßstab	1:1
Länge	bis 15 m am Stück, erweiterbar durch mehrere Folien
Breite	1,5 m, erweiterbar durch mehrere Folien
Fläche bei mehreren Folien	bis ca. 120 m² durch Kombination mehrerer Folien (bereits realisiert)
Material	maßstabile PET-Folie
Stärke	120 μm
Bohrpunkte	nach CAD
Konturen	nach CAD
Mögliche Geometrien	Rundloch, Langloch, Fadenkreuz etc.
Einsatzflächen	eben / gewölbt, abhängig von Geometrie
Fertigungstoleranz	± 3 mm / 10 Meter
Wiederverwendung	ja, bei sachgerechter Handhabung

Vom Datensatz zur Montagefläche

CAD rein. Physische 1:1-Referenz raus.

CAD-Daten senden

Sie übermitteln Ihre Zeichnung und die Anforderungen an Fläche, Abmessung und Markierungen.

Daten vorbereiten

Bohrpunkte, Rundlöcher, Konturen und Referenzen werden aus den freigegebenen CAD-Daten übernommen.

Schablone fertigen

Alle zu markierenden Positionen werden im Maßstab 1:1 aus der maßstabilen PET-Folie geplottet.

Vor Ort ausrichten

Die Folie wird anhand definierter Bezugspunkte auf der Montagefläche positioniert und fixiert.

Bohrpunkte markieren

Der Monteur kann sofort durch die vorgeplotteten Öffnungen markieren. Das spart enorm viel Zeit, weil das punktweise Vermessen und Einrichten vor Ort entfällt.

Häufige Frage

Wie genau ist die CAD-Bohrschablone?

Die Fertigungstoleranz der Folie beträgt ± 3 mm / 10 Meter. Dieser Wert beschreibt die Fertigung der Schablone.

Die tatsächlich erreichbare Übertragungsgenauigkeit hängt zusätzlich von der Ausrichtung, der Oberfläche und der Handhabung vor Ort ab. Die benötigte Toleranz wird deshalb für jedes Projekt technisch geprüft.

Projektanfrage

Aus Ihrer CAD-Datei wird eine Montagehilfe.

Senden Sie uns die Eckdaten Ihres Projekts. Technische Zeichnungen können Sie geschützt mitsenden.

Individuelle Fertigung nach CAD

Sichere, nicht öffentliche Dateiablage

Persönliche Prüfung durch blickstoff
